2012 Intersolar歐洲展會上的舍弗勒--高效率、長使用壽命的精密軸承座
無論太陽能發電廠使用的是光伏技術還是太陽能熱技術，如果采集器能夠始終跟隨太陽的軌跡，它們就會更加高效。如果采集器 運轉的更精確、更少故障，則發電效果更佳，利潤也更豐厚。來自 INA、FAG 和 ELGES 品牌的滾動軸承、直線軸承以及直線單元在此貢獻巨大，因為它們具有更高剛 度、更大承載能力、更高可靠性，即使在極端工況下也正常運行。憑借極廣泛的產品 線和材料、涂層技術、密封技術等方面的專業技術，無論是槽式聚光、塔式聚光、斯 特林碟式聚光還是菲涅爾（Fresnel）式聚光發電，舍弗勒是各類太陽能發電項目的重 要開發伙伴和供應商。除提供標準產品外，也能提供滿足特定客戶特殊要求的解決方 案。根據發電廠類型及其設計的不同，適合客戶的滾動軸承解決方案包括回轉支承軸 承、角接觸滾子軸承、滾珠絲杠支撐軸承、軸承座單元、外球面球軸承以及滾輪等。 滑動軸承軸襯、關節軸承和直線單元也會用在太陽能發電系統中。在 2012 年 6 月 13 日至 15 日于慕尼黑舉行的 Intersolar 歐洲展上，舍弗勒將展出上述系列產品，地點為 C2 大廳 170 號展位。
用于單軸跟蹤系統的滑動軸承
舍弗勒已系統性地擴大了其滑動軸承產品線。除已經受多年檢驗的 ELGOGLIDE 滑動 軸承外，還包括 MPC 滑動軸承和 ELGOTEX 滑動軸承。
ELGOGLIDE 是軸承滑動層名稱，該滑動層主要是由支撐纖維、特富龍纖維和合成樹 脂組成的混合材料構成。這類軸承的優勢在免維護性和高承載能力，特別適用于重載 作用在軸承的一側并且只是擺動運動的工況下。
MPC 滑動軸承的特性取決于滑動層組成材料和基體金屬材料的特性。這種材料的結 合帶來低磨損的滑動特性、高承載能力和良好熱傳導性。這種材料具有絕佳的可成形 性，可以設計成滿足客戶的特殊要求的轉動、直線運動和擺動運動的各種滑動軸承。
采用復合材料的 ELGOTEX 軸承可以抵抗腐蝕性媒介，具備持續性的低摩擦值、低磨 損和絕對免維護性。采用雙涂層的材料具備內外兩個纏繞涂層。內部滑動涂層由合成 纖維和 PFTE 纖維構成，嵌在一個有填充劑和固體潤滑劑的樹脂基體內。外部涂層由在環氧樹脂內的連續玻璃纖維（玻璃絲）構成。具備特別纏繞角度的玻璃纖維使涂層 得以穩定，因此顯著增加軸承套的強度.
用于雙軸跟蹤系統的角接觸滾子軸承 AXS
類似 AXS 角接觸滾子軸承的滾動軸承主要用于采用雙軸跟蹤系統的太陽熱能發電廠 中，如塔式和斯特林碟式太陽能電廠，典型的應用是反射器調整系統。高承載能力、 高剛性和定位準確性在此起關鍵作用。軸承的這些特性是保證太陽能采集器安全、平 穩、無振運轉的前提。這類軸承還必須既能承受高載荷，也能承受大力矩，比如在突 發的大風時。因此，支撐軸承的性能將決定太陽能電廠運轉的可靠性和能效比。AXS 角接觸滾子軸承可被用于現有和新設計中，且易于穩固的安裝。因為套圈的幾何形狀 及尺寸相同，所以安裝時不會出錯。簡單的車削軸承座足以支持采用成形工藝制造的 軸承套圈。此外，特殊潤滑劑（油脂和潤滑油都可以使用）還意味著軸承具有非常低 的維護要求。
用于自動任務的模塊系統
作為一個系統供應商，直線技術業務部為客戶提供量身定做的全裝備直線單元，并提 供用于制造太陽能采集器、光伏模塊以及太陽跟蹤單元本身的全面廣泛的傳動和即用 型直線單元。
直線單元（模塊和工作臺）基于陽極氧化鋁型材上，并依據模塊的原則進行設計，因 此它們能根據應用的特殊要求進行最優地裝配。在許多應用中，穩定和堅固的主體建 筑能消除對復雜框架的需要。簡約化的設計能促成太陽能板的集成、安裝以及生產更 易操控。
同單導軌系統和軸導軌系統一樣，直線單元也可供選擇。其驅動功能為滾珠絲桿驅 動 、齒形皮帶驅動或直接驅動。舍弗勒提供動力傳動應用的全套配件，并提供傳動直 線單元，因為這些完整的系統可即裝即用（包括控制系統）。
密封和涂層密不可分
主要環境狀況對太陽能電廠軸承支架的設計提出非常高的要求。這些環境經常是沙漠 或類似沙漠的地區，非常干燥、多沙、高溫且溫差巨大。這要求使用可靠的密封，阻 止顆粒進入軸承，保持高質量的軸承油脂在軸承內，還要求采用特殊材料和涂層以保 護軸承不受腐蝕。舍弗勒提供的密封系統包括多種密封成分、密封系統、密封單元安排和組合。多年來，舍弗勒已經成為表面處理和涂層技術的領導者，對滾動軸承和高 承載精密部件的表面功能進行成功優化。舍弗勒表面技術中心在實驗室展開研究，并 將研究成果進行量產。鋅和鋅合金被主要用于防腐蝕防護中。在Corrotect®品牌下， 舍弗勒已將多種涂層材料投放市場 ，如鋅 （Corrotect® ZK ） 、鋅 -鐵 （Corrotect® ZI）、鋅-鎳（Corrotect® ZN）涂層等。
滑動和關節軸承的滑動伙伴（軸/針）表面涂有鉻層(Durotect® CK+)，在有涂層的位 置上再涂上鉻混合氧化物（LC 涂層）的涂層，以提供防腐保護并改善滑動性能。將 基礎涂層與軟性滑動涂層混合在一起，不僅可以改善磨合特性，還可以改善摩擦和磨 損特性。
持久性和抗腐性的要求往往被低估，而這些卻是保證高可靠性、長運轉壽命、低維護 和高性價比的關鍵因素。舍弗勒提供使用壽命可長達 20 年的軸承解決議案。

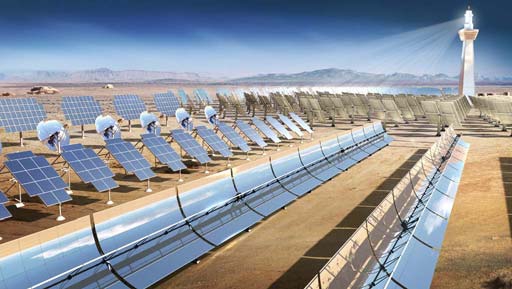

舍弗勒可以為所有太陽能應用提供完備的軸承解決方案，無論是太陽能熱技術還是光伏發電技 術。舍弗勒是槽式、塔式、斯特林碟式和菲涅爾式聚光發電廠的重要開發和供應伙伴。
具有不同滑動涂層的 INA 滑動軸承：
ELGOGLIDE 滑動軸承、ELGOTEX 滑動軸承、ELGOGLIDE 關節軸承、MPC 滑動軸承（半圓 青銅襯套）
